PUUTYÖN PERUSTEET: PYÖREÄN RAHIN PUURUNKO

PALVELUN TOTEUTTAMINEN: Puutyön perusteet

Opettajat Helena Suomala ja Paavo Tolvanen

Ohjaussuunnitelma: Opiskelija perehtyy eri puumateriaaleihin ja niiden ominaisuuksiin sekä oppii työstämään erilaisin käsityövälinein ja pienkonein puusta sekä erilaisista levymateriaaleista tuotteita ja pieniä kalusteita. Jakson aikana opitaan luonnospiirtämistä sekä teknistä piirustusta.

Tehtävä: VERHOILTAVAN RAHIN PUUOSIEN VALMISTAMINEN

Pyöreän rahin valmistaminen aloitettiin tutustumalla tuotteen kokoonpanokuvaan. Periaatteiden läpikäynnin jälkeen siirryimme tekemään tuotteesta katkaisulistaa poikkileikkauskuvien perusteella. Katkaisulistaan merkitään tuotteen osien nimet (nimet voi itse valita parhaaksi katsomallaan nimityksellä), leikattavat kappalemäärät, puumateriaali ja laatu, osan nimellis- ja aihiomitat. Nimellismitta on tuotteen lopullinen, valmis tarkka mitta. Aihiomitta on mitta, josta epätarkan sahauksen jälkeen pienentämällä tai hiomalla saavuttamaan kappaleen nimellismitta. Aihioon siis lisätään hieman "saumavaroja". Katkaisulista pidetään työhousujen takataskussa työskentelyn ajan, jotta tarkat mitat pysyvät aina mukana!!

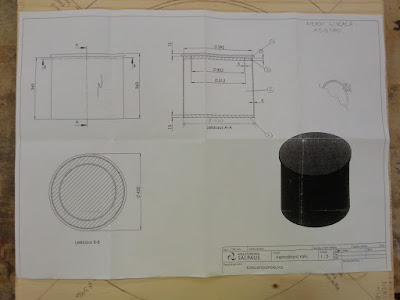

Kokoonpanokuva

Katkaisulista

Katkaisulista piti tehdä ensin itse, mutta käytiin lopuksi läpi porukalla. Näin varmistettiin, että jokaisella oli varmasti oikeat mitat. Levyjä leikattaessa/halkaistaessa on tärkeää tehdä ensin paloittelusuunnitelma. Hyvin suunniteltu paloittelu pienentää hukkaa ja on näin taloudellisesti kannattavaa!

15mm II-laatuinen koivuvaneri halkaistiin, jokainen omalla vuorollaan, varaston pystylevysahalla. Halkaisun jälkeen levyt katkaistiin vielä 1-teräpyörösahoilla, joissa sahasimme myös varastolta sahojen viereen siirretyt 4mm vanerilevyt mittoihin.

Varaston pystylevysaha

Halkaisun ja leikkauksen jälkeen meillä jokaisella oli kolme aihiomittaan leikattua 15mm paksuista vanerikappaletta ja yksi 4mm paksuinen vanerikappale.

Vaiheessa 1 tehtiin 15mm vanerilevyihin tarvittavan kokoiset ympyrät. Opettajat näyttivät tavan tehdä itse helppo DIY-harppi. Pitkään puulastuun tehtiin ensin päähän reikä naulalle. Naulan reiästä mitattiin ja merkattiin tikkuun tarvittavien ympyröiden säteet (säde on puolet ympyrän halkaisijasta) ja sille kohdalle tehtiin uusi reikä. Kun naula laitettiin vanerikappaleen keskipisteeseen, pystyi terävällä lyijykynällä piirtämään helposti tarvittavat halkaisijat. Kätevää!!

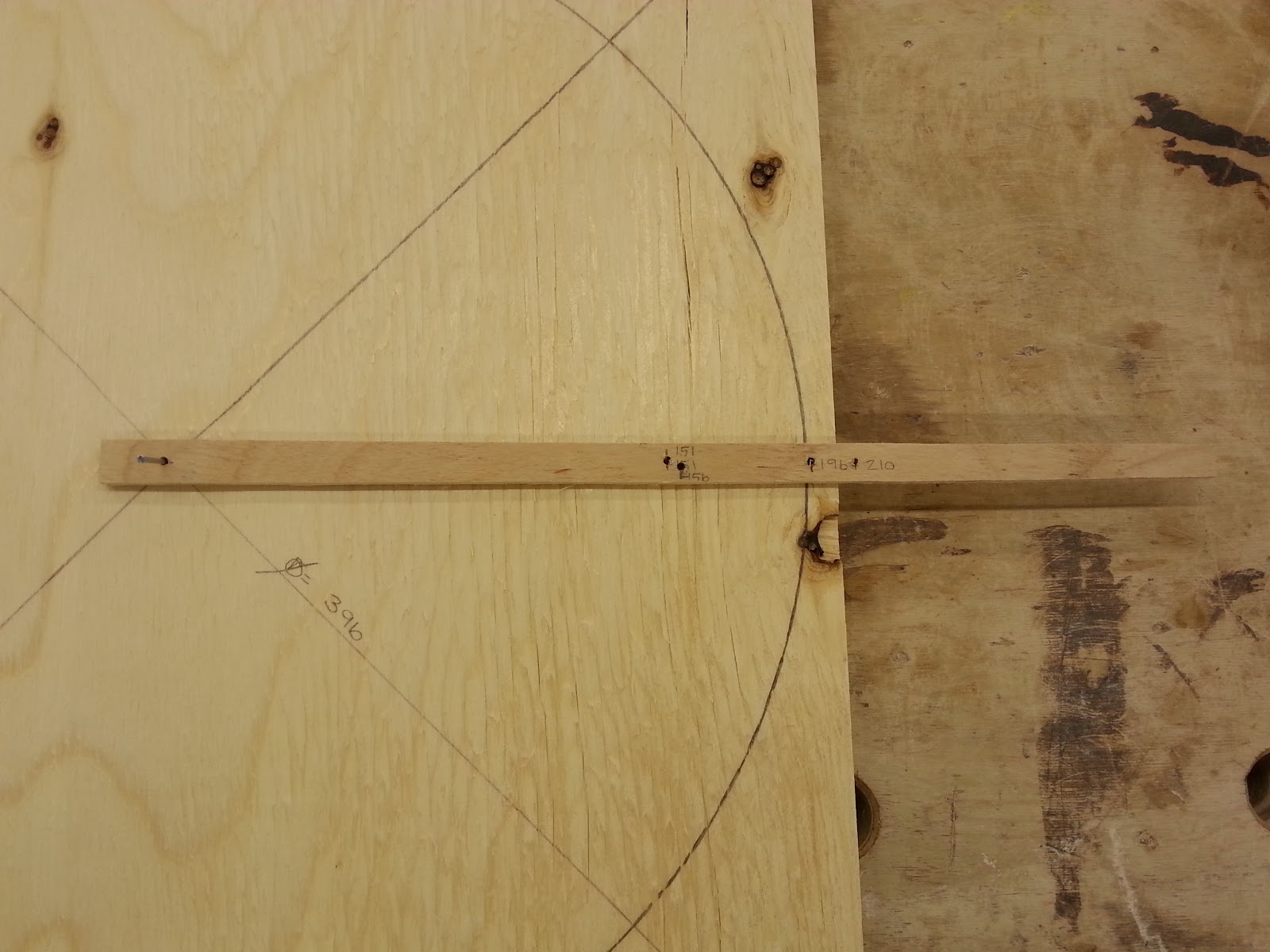

Omatekoinen harppi paikoillaan

"Maestro" itse piirtohommissa

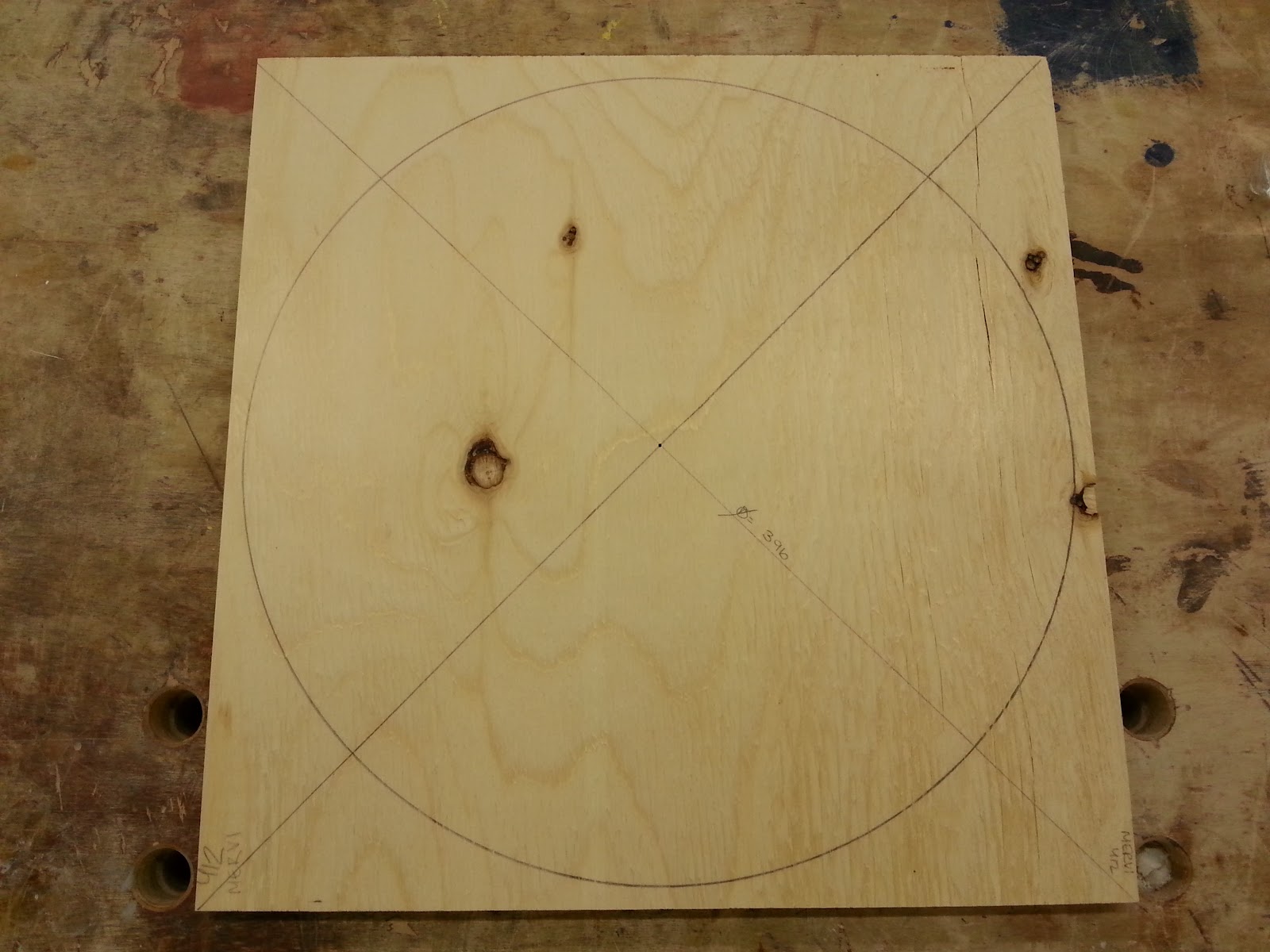

Ympyröiden piirtämisen jälkeen meillä oli siis tällaiset kappaleet valmiina:

4x365x1300mm levy vaipaksi, kappale 2

Ø 392 mm ympyrä pohjaa varten, kappale 1

Ø 420 mm ympyrä kantta varten, kappale 4

Ø 392 mm, Ø 312 mm ja Ø 302 mm  ympyrät yläpohjan vanteeksi sekä kannen alalaippaa varten, kappale 3

Vaiheessa 2: ympyröiden piirtämisen jälkeen, siirryttiin vannesahoille. Puusalissa meillä oli käytössä 3 pyörövannesahaa. Kapealla vanteella, tarkempiin töihin oleva Luna sekä leveämmällä 15mm vanteella olevat isommat sahat.

Iso 15mm pyörövannesaha

Kapealla vanteella oleva vannesaha Luna

Minulle hiottavaa jäi vannesahan jäljiltä jonkin verran...

Vaiheessa 3 teimme vanerilevyyn, johon olimme piirtäneet Ø 392m, 312mm ja 302mm ympyrät, viivojen 312 ja 302mm väliin akkuporakoneella pari reikää. Tuosta apureiästä saimme kuviosahan terän läpi. Kuviosahalla leikattiin sen jälkeen viivojen välistä keskimmäinen kappale eli kannen alalaippa irti.

Vaiheessa 4 siirryimme reunahiomakoneille, jossa hiottiin pyöreiden kappaleiden ulkoreunat suoraksi viivaan saakka. Toisessa koneessa oli myös hiontatappi, jossa hiottiin yläpohjan vanteen sisäreuna. Tuo sisäreunan hiominen se olikin vasta tosi kinkkistä hommaa!! Reunojen hiomisen jälkeen, vaiheessa 5 pyöristimme kappaleista verhoilukangasta vasten jäävät reunat (kappale 4 kansiosan alapuoli, kappaleen 3 kannen alalaippa alapuoli sekä kappale 3 yläpohjan vanteen sisäosan molemmat puolet) rivijyrsimellä.

Reunahiomakone Mintun käytössä

Sisäreunan hiontaa muistaakseni Tiian toimesta

Sari H pyöristää reunaa rivijyrsimellä

Vaiheessa 6 kappaleisiin 1 ja 3 yläpohjan vanteeseen tehtiin vaippaa varten 50mm pitkä 4mm aloitettu ja 0mm päättyvä pyöristetty sahaus kapealla vanteella varustetulla vannesahalla, "Lunalla".

Pyöristetyt sahaukset kappaleissa 1 ja 3 yläpohjan vanne

Vaiheessa 7 kiinnitettiin vaippa kappaleisiin 1 ja 3 yläpohjan vanteeseen. Kiinnittäminen aloitettiin laittamalla puuliimaa 4mm loveukseen 50mm matkalle. Vaippa asetettiin alkamaan tarkasti tuosta 4mm lovesta. Vaipan kiinnittäminen puuosiin tehtiin paineilmahakasnaulaimella. Työvaihe vaati 3 henkilöä. Osien omistaja käytti hakasnaulainta ja kaksi muuta piteli vaippaa paikallaan. Loppuvaiheessa puuliimaa laitettiin koko vaipan pituudelta 50mm matkalle vaipan liitoskohtaan. Tässä vaiheessa laitoimme vaipan ympärille vannepuristimen, jotta loppujen hakasten ampuminen olisi helpompaa ja vaippa pysyisi paikallaan puristukseen laittamiseen asti. Liitoskohtaan ei laitettu hakasia, koska päällekkäin menevä osa kiinnittyy liimalla ja ylimääräinen osa hiottaisiin myöhemmin pois. Valmiiksi niitattu pönttö laitettiin puristuksiin höyläpenkkiin käyttäen apuna itse höyläpenkkiä sekä paria puristinta. Pönttö sai olla puristuksissa vähintään 3 tuntia.

Puristuksissa oleva pönttö

Vaiheessa 7 puristuksista puretun pöntön saumakohta hiottiin käsihiomakoneella. Tässä vaiheessa sai olla tarkkana, ettei pintaa hio liikaa.

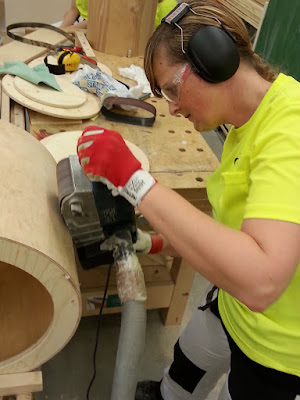

Hiominen käynnissä

Viimeisessä vaiheessa kiinnitimme vielä kanteen alalaipan puuliimalla ja yhdellä ruuvilla. Nyt rahi olisi verhoilua vaille valmiina. Puutyöt ovat äärettömän kivaa puuhaa!! Seuraavaksi tehdään leikkuulautoja massiivipuusta. Uusia koneitakin opetellaan, sillä ainakin särmäystä ja hiontaa on tulossa.

Odotan lisäksi innolla verhoilun perusteiden alkamista. Siellä tämä rahi tullaan sitten verhoilemaan. Aion tehdä rahista mustan, sillä minulla on jo suunnitelmia mitä teen rahille verhoilun jälkeen. Aion lisätä siihen kotona jotain. Arvaatko mitä?

Kanteen kiinnitetty alalaippa

Puuvalmis rahi ala Mervi
